Jcanvas

Jcanvas es un plugin para jquery que nos permite interactuar con el canvas de html5.

Entre sus características principales, resaltan:

  • API Sencilla que permite el manejo de figuras geométricas, imágenes, máscaras, capas, animaciones..
  • Funciona en navegadores móbiles y de escritorio (aunque no lo he probado en ningún móbil)
  • Ligero (~25kB)
  • OpenSource

Instalación

Se requiere añadir tanto jquery como el propio plugin:

    <script src="jquery.min.js"></script>
    <script src="jcanvas.min.js"></script>

Uso

Se pueden observar 3 ejemplos sencillos aquí.

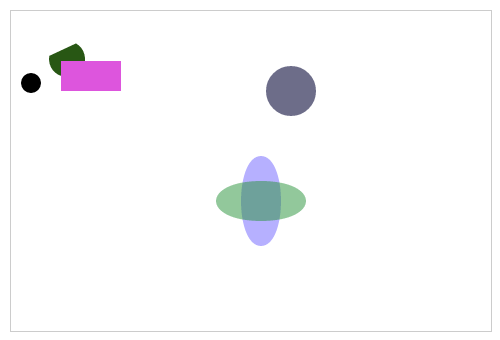

1. El primer ejemplo nos muestra el como añadir algunas figuras geométricas:

demo-01

HTML

<canvas id="canvas1" width='480' height='320'></canvas>

JS

Primero asignamos el canvas a una variable. Luego, podemos invocar a los métodos requeridos para dibujar figuras geométricas, como drawArc para arcos indicando las propiedades deseadas mediante un objeto en json. Es posible incluso concatenar los métodos.

var $canvas1 = $("#canvas1");

$canvas1.drawArc({
  fillStyle: "rgba(12,12,59,0.6)",
  x: 280, y: 80,
  radius: 25
});

$canvas1.drawArc({
  fillStyle: "black",
  x: 20, y: 72,
  radius: 10
}).drawArc({
  fillStyle: "#285714",
  x: 56, y: 48,
  radius: 18,
  start: 30, end: 280
});

Podemos también, graficar elipses y rectángulos; asi como superponerlos, usar rgba, entre otros.

$canvas1.drawEllipse({
  fillStyle: "rgba(108, 96, 256, 0.5)",
  x: 250, y: 190,
  width: 40, height: 90,
  strokeWidth: 2
}).drawEllipse({
  fillStyle: "rgba(36, 144, 54, 0.5)",
  x: 250, y: 190,
  width: 90, height: 40,
  strokeWidth: 2
});

$canvas1.drawRect({
  fillStyle: "#d5d",
  x: 50, y: 50,
  width: 60,
  height: 30,
  fromCenter: false
});

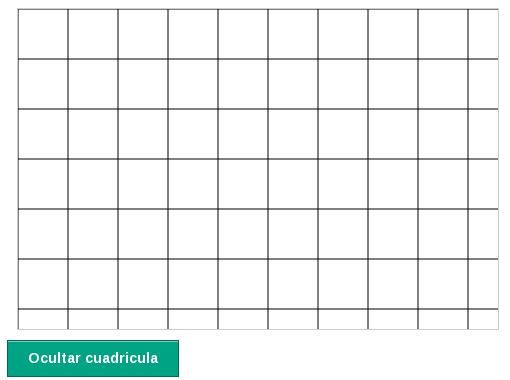

2. En el segundo ejemplo podemos observar el manejo de capas o grupos de las mismas:

demo-02

JS

Considerando, el alto y ancho del canvas asi como el tamaño de la cuadrícula, la graficamos mediante rectas, las cuales guardamos como capas bajo el mismo grupo.

/* canvas 2 */
var $canvas2 = $("#canvas2");
var h = $canvas2.height();
var w = $canvas2.width();
var grid = 50;

// cuadricula
for (var i = 0; i<h; i=i+grid) {
  $canvas2.drawLine({
    layer: true,
    group: 'cuadricula',
    strokeStyle: "#000",
    strokeWidth: 1,
    x1: 0, y1: i,
    x2: w, y2: i
  });
}

for (i = 0; i<w; i=i+grid) {
  $canvas2.drawLine({
    layer: true,
    group: 'cuadricula',
    strokeStyle: "#000",
    strokeWidth: 1,
    x1: i, y1: 0,
    x2: i, y2: h
  });
}

Por medio de un botón, mostramos u ocultamos el grupo de capas.

// mostrar/ocultar
var $show_hide_grid = $('#show_hide_grid');
var grid_visible = true;

$show_hide_grid.click(function() {
  if (grid_visible) {
    $show_hide_grid.text('Mostrar cuadricula');
    $canvas2.setLayerGroup("cuadricula", {
      visible: false
    }).drawLayers();
    grid_visible = false;
  }
  else{
   $show_hide_grid.text('Ocultar cuadricula');
    $canvas2.setLayerGroup("cuadricula", {
      visible: true
    }).drawLayers();
    grid_visible = true;
  }
});

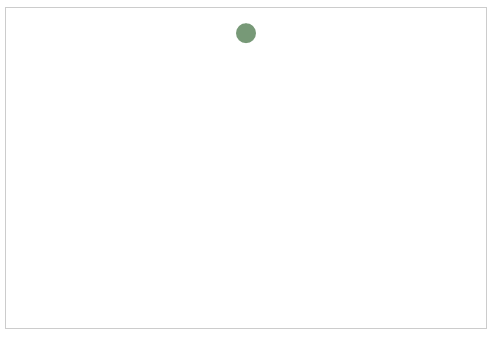

3. El tercer ejemplo muestra una esfera rebotando en el 'piso' por medio de una sencilla animación.

demo-03

JS

Creamos la esfera:

var $canvas3 = $("#canvas3");

$canvas3.drawArc({
  layer: true,
  name: 'esfera',
  fillStyle: '#797',
  x: 240, y: 20,
  radius: 10
});

Creamos la animación^1 y la iniciamos. Notar que hemos concatenado 2 animaciones, una para la caida al finalizar se ejecuta la subida. La función es recursiva, por lo que nunca termina.

var rebote = function(){
  $canvas3.animateLayer('esfera',
    {x: 240, y:310},
    2000, 'easeInQuad',
    function() {
      $(this).animateLayer("esfera", {
        x: 240, y: 20
      }, 2000, "easeOutQuad", rebote);
    }
  );
  return;
};

/* inicializa */
rebote();

Notas adicionales

Para mayor información se puede visitar la documentación del plugin. Del mismo modo, en su página se cuenta con un sandbox para probar sin romper nada.

  • Página del proyecto en github.
  • Sitio de las demos mostradas

  1. Para el efecto de caida y subida se uso el plugin jquery: easing . Usando como referencia esta guía para saber que función usar.
